關于汽車EMC測試的四大標準體系有哪些

汽車電氣化發展越來越快，電子設備越來越多，EMC也越來越重要。如何判斷檢測部件的部件？EMC性能？國際標準，區域標準，中國標準是什么？本期，作者簡單梳理一下汽車EMC測試標準體系。

簡單來說EMC標準體系分為國際標準、區域標準、中國標準、企業標準四大類；

1.國際EMC標準

世界公認的權威標準化組織有織：

1）IEC(國際電工委員會):有多個技術委員會，從事其中的工作EMC的主要為CISPR(國際無線電干擾特別委員會)，TC77(77技術委員會)和其他相關技術委員會。

2）ISO(國際標準化組織)：成立于1947年，總部位于瑞士日內瓦的非政府組織。主要發布汽車電磁兼容標準。

3）ITU(國際電信聯盟):政府間組織，總部位于瑞士日內瓦。聯合國的任何主權國家都可以成為ITU的成員。

目前，最常用的汽車是IEC和ISO兩個標準體系（IEC標準已廣泛應用于歐洲、美國、日本、中國等地區和國家)。相關制度如下：

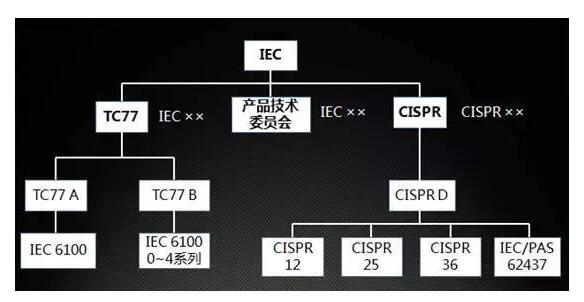

▲IEC標準汽車EMC相關

▲ISO標準汽車EMC相關

2.區域EMC標準

區域EMC標準通常來自國際標準，其相關組織如下：

1）CENELEC(歐洲電工標準化委員會)

歐洲共同體委員會授權制定歐洲標準EN。EN許多參考標準CISPR和IEC其對應關系如下：

EN55×××=CISPR標準:EN55011=CISPRPub.11）

EN6××××=IEC標準:EN61000-4-3=IEC61000-4-3Pub.11）

EN50×××=CENELEC例子：EN50801）

2）ANSI(美國國家標準委員會)

3）FCC(聯邦通信委員會)

主要制定民用產品標準，主要包括電磁兼容標準FCCPart15和FCCPart18中。

4）VCCI(干擾自愿控制委員會)

民間機構，其標準和CISPR和IEC一致。

3.中國EMC標準

中國EMC這些標準通常來自國際標準，其中大多數是等同或修改的IEC（IEC/CISPR，IEC/TC77）和ITU-T提案。有關組織和標準體系如下：

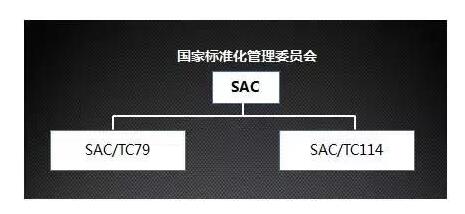

▲中國標準組織

1）SAC/TC79(全國無線電干擾標準化技術委員會)

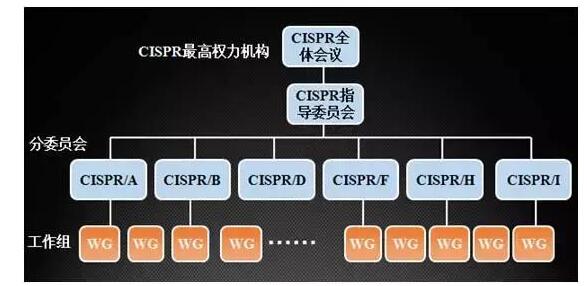

組織制定、修訂和審查國家標準，開展和審查國家標準IEC/CISPR相應的工作，目前有6個分委和CISPR各分會對應。

2）SAC/TC114(國家汽車標準化委員會)

3）SAC/TC246(國家電磁兼容標準化技術委員會)

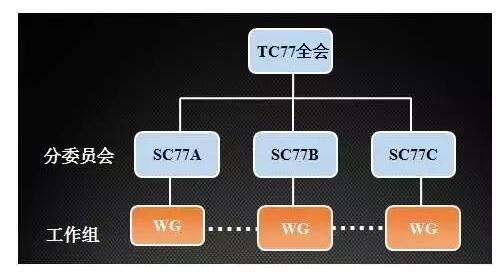

主要負責協調IEC/TC77國內集中工作；推進對應工作；IEC61000系列有關EMC國家標準制度，修訂工作。MIL-STD(美軍標)：典型MIL-STD–461x；

4）GB(中國國家標準)

基本采用CISPR和IEC目前已經發布了86個標準（SAC/TC7950個，SAC/TC24636個）；

5）GJB(中國軍事標準)

例如，美國軍事標準基本上是采用的GJB151A=MIL-STD-461D；

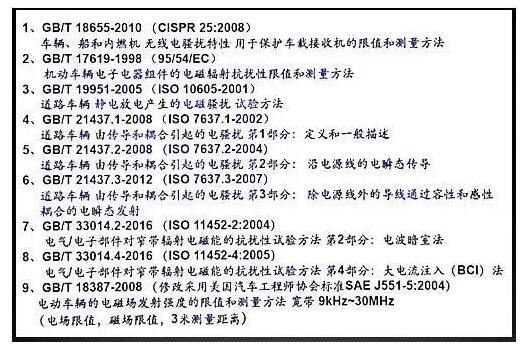

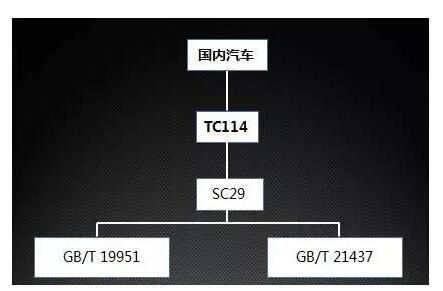

▲中國EMC汽車標準

4.企業EMC標準

根據國際標準和國家標準要求，不同企業進行有針對性的更新，制定符合自身企業要求的產品EMC標準。國內企業通常根據國家標準修訂企業標準。
