一、差模干擾和共模干擾

在電磁兼容領域，電壓和電流的變化通過導線傳輸時有兩種形態，一種是兩根導線分別做為往返線路傳輸，我們稱之為"差模"；另一種是兩根導線做去路，地線做返回傳輸，我們稱之為"共模"。

1.1差模干擾：存在L-N在線之間，電流從L進入，通過整流二極管的正極流動，然后通過負載流動，通過熱地流二極管，然后返回到整流二極管N，在這條路徑上，有高速開關的大功率裝置和反向恢復時間很短的二極管。這些裝置產生的高頻干擾將通過整個電路，這些電路將被接收器檢測到，導致傳導超過標準。

1.2共模干擾：由于地球與設備電纜之間存在寄生電容，地球與電纜之間會產生共模電流，導致高頻干擾噪聲。

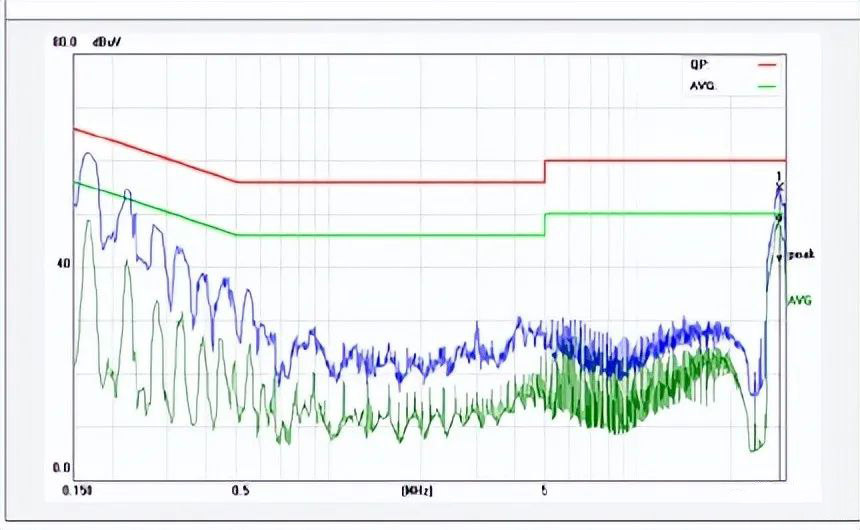

下圖顯示了由差模干擾引起的傳導FALL數據，測試數據的前端超標，是由差模干擾引起的：

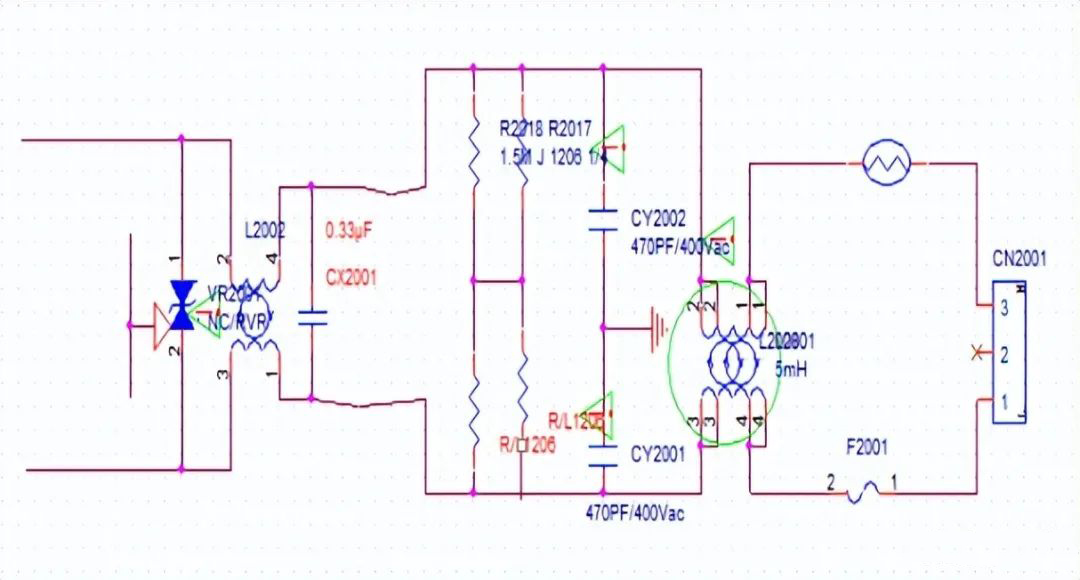

下圖為開關電源EMI原理部分：

圖中CX2001是一種安全的薄膜電容(當電容被擊穿或損壞時，表現為開路)。當它跨越L線和N線之間時，L-N當電流通過負載時，它們之間的電流將高頻雜波帶入電路。此時，X電容的作用是在負載和X電容之間形成一個電路，從而在電路中消耗高頻分流，而不是進入市場電源，即通過電容電容器的短路交流電源使干擾電路不會連接到外部。

整改差模干擾的對策：

1.增加X電容值

2.增加共模電感，利用其泄漏感抑制不良模具噪聲（由于共模電感具有多種繞組方式，雙線和繞組或雙線分開繞組）。在電磁兼容領域，無論采用何種繞組方式，由于繞組不緊密，線路長度不同，都會出現磁性泄漏，即一個線圈產生的磁性線不能完全通過另一個線圈，這使得L-N線之間有感應電勢，相當于L-N一個電感串聯)。

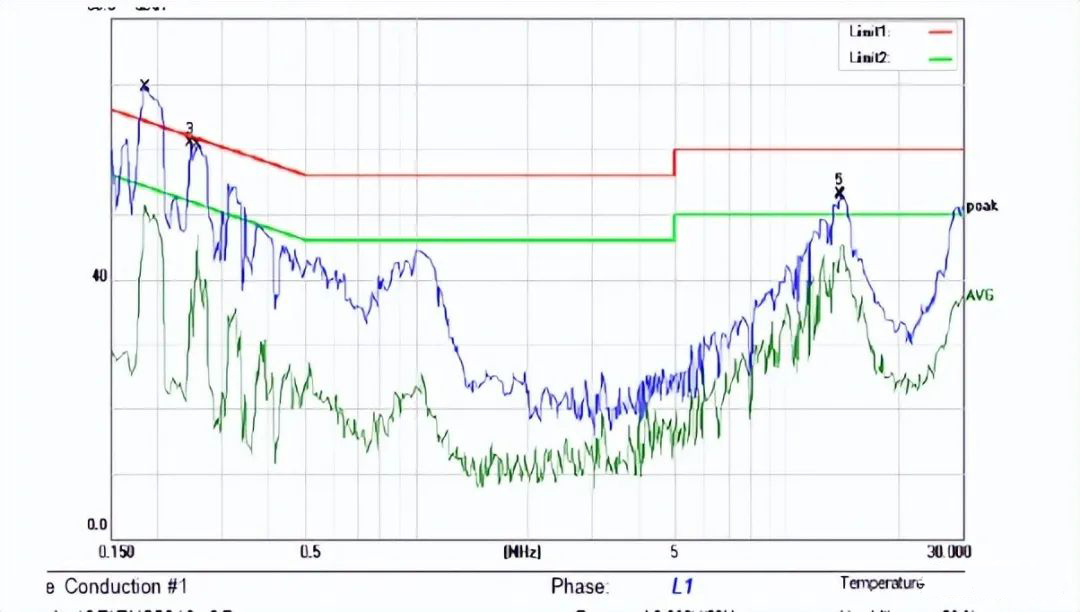

下圖為共模干擾測試FALL數據：

電源電纜與地球之間的寄生電容使共模干擾有一個電路，干擾噪聲通過電容流向地球，在地球上LISN-電纜-寄生電容-地面之間形成共模干擾電流，由接收器檢測到，導致傳導超標(這也可以解釋為什么有些主板在傳導測試過程中不通過接地，一根地線就超標。USB當模式不接地時，電流電路只能通過L-二極管-負荷-熱地-二極管-N,共模電流共模電流LISN，LISN檢測到的噪聲很小。當主板的冷地與地面直接連接時，電纜與地面之間存在電路。此時，如果共模噪聲未被前端檢測到LC如果過濾電路被吸收，傳導就會超標)

整改共模干擾的對策：

1.增加共模電感

2.調整L-GND，N-GND上的LC濾波器，濾除共模噪聲

3.主板盡量接地，減少對地阻抗，從而減少電纜與地球之間的寄生電容。

二、產品電磁兼容騷擾源有：

1.設備直流電源整流回路:工頻線性電源工頻整流噪聲頻率上限可延長至數百kHz；開關電源高頻整流噪聲頻率上限可延長至幾十個MHz。

2.電動設備直流電機的電刷噪聲:噪聲頻率上限可延長至數百MHz。

3.變頻調速電路的騷擾發射:開關調速電路騷擾源的頻率從幾十個不等kHz到幾十MHz。

4.電磁感應加熱設備電磁騷擾發射:騷擾源主頻數十kHz，高級諧波可以延伸到幾十次MHz。

5.開關噪聲：機械或電子開關動作產生的噪聲頻率上限可延長至數百個MHz。

6.設備開關電源開關電路：騷擾源主頻數幾十個kHz到百余kHz，高級諧波可以延伸到幾十次MHz。

7.晶體振動和數字電路電磁騷擾智能控制設備:騷擾源主頻數十kHz到幾十MHz，高級諧波可以延伸到數百

8.電動設備交流電機的運行噪聲:高次諧波可延伸至幾十次MHz。MHz。

9.微波設備微波泄漏：騷擾源主頻數GHz。

10.各種自動控制設備的信息技術設備和數字處理電路:騷擾源主頻數十個MHz到數百MHz(通過內部倍頻主頻可字GHz），高度諧波可以延伸到十幾個以上GHz。

11.電視電聲接收設備高頻調諧回路的本振及其諧波:騷擾源主頻數十MHz到數百MHz，高度諧波可以延伸到數GHz。
