電磁干擾(EMI)這是我們生活的一部分。隨著時間的流逝，有意和無意EMI大量的輻射源會對電路造成嚴重的損壞。這些輻射源的信號不一定會污染電路，但我們的目的是使低噪聲系統遠離這些危險。

我們可以想象，醫生使用心電圖診斷設備來準確診斷心臟。在知道這是一個高精度的測量設備后，我們不會擔心診斷結果中會出現令人討厭的噪音。這是一種低頻測量，電子設備不超過1MHz。但是，如果使用一個EMI設計糟糕的ECG設備，而醫生在檢查過程中又用手機接電話，那么就有理由擔心診斷結果。

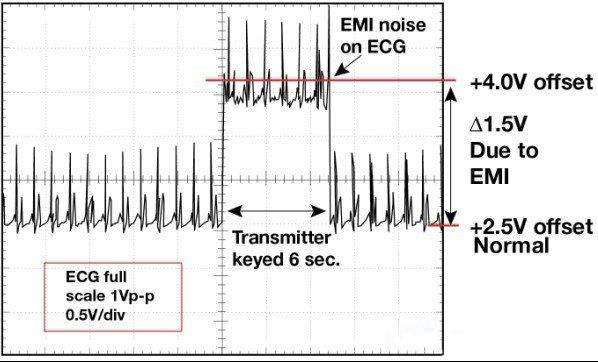

圖1. 1.5英尺以外的發射器（F=470 MHz,P=0.5W）開啟和關閉時ECG診斷設備的心臟檢查結果

在圖1中，系統的心臟輸入信號約為0.25mVp-p。這個小信號需要60000V/V左右測量放大器增益。幸運的是，圖1所示的情況并不意味著醫療用途ECG測量設備的實際性能。本測量實際上是在工程師的實驗室中使用圖2所示的電路板。

圖2.精密型低電平 ESG 心率計電路板的正面圖

不要陷入這種EMI陷阱。小心構建電路板，并使用一些阻力EMI它與模擬或數字電路的帶寬無關。當應用程序電路附近有一個應用程序時EMI輻射源可能也可能不會對其產生影響。

當使用這個低頻電路板時，手機的輻射噪聲如何進入測量結果（見圖1）？讓我們回顧和研究整個過程EMI圖。在EMI有三個因素起作用:輻射源、輻射信號傳播的耦合通路和輻射受體。在這種情況下，輻射源是顯而易見的。EMI信號源可以通過空氣無線傳輸或通過PCB傳導，且輻射源不明。

EMI(也稱為射頻干擾，RFI）受體通過直接傳導或各種場傳輸被包圍。這些場直接耦合到電路連接線和PCB在線路中，轉換為傳導型RFI。

在兩個電荷之間形成一個力需要三個條件、磁和電磁場（輻射）。電場（伏特/距離）描述了兩個物理點之間不均勻電荷分布形成的力。為了平衡電荷分布，電荷之間形成了一個力。

移動的電荷或電流形成磁場，對其周圍的所有其他電荷施加力。這個場（或力）隨著距離的增加而迅速減小。請注意，電場和磁場是相互關聯的，一個變化，另一個變化。

最后，電子(或電荷)的加速度形成電磁場。這種電磁場是產EMI生的EMI最常見的傳播原因。

有解決這個問題的辦法嗎？下次，我們將討論并引起討論一些輻射源的特點，并介紹一些小技巧，教你如何最小化這種輻射，敬請期待。
