描述

電磁兼容性（EMC）指電氣設備或系統運行時，對其所處的電磁環境不產生干擾或抵抗電磁環境干擾的能力。電磁兼容測試是評價產品質量好壞的重要標準之一。為了以最為經濟的方式保證產品的EMC質量，應該在產品設計初期采取適當?shù)拇胧?/p>

　　根據定義，EMC被分為電磁干擾（EMI）、電磁抗擾度或敏感度（EMS）。法規規定應滿足EMI的最大值和EMS最小值。相關標準中對于可用的限值、采用的測量方法和儀器都作出了規定。

合格標識

　　為了證明符合相關EMC標準要求，所有電氣設備都必須提供相關標識。例如，在整個歐洲經濟區內的CE合格標識。

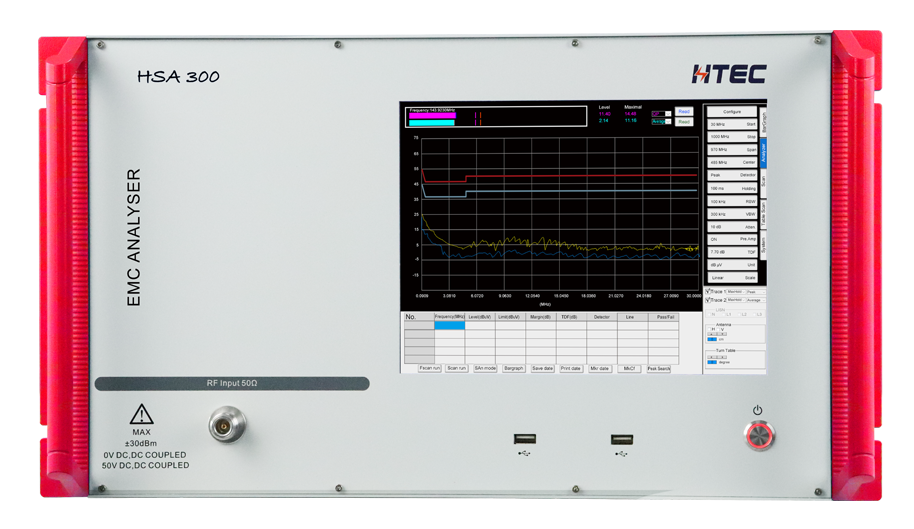

EMI測量

　　在電磁干擾測量方面，在商用領域總是無線電收聽者或者電視觀看者等干擾接收方，用測量儀器來代替。因而，所有商用EMI測量接收機都應內置具有與人類似的響應：它們必須配置準峰值檢波器來顯示人對干擾的感知情況，并以該感覺作為測量值。高于1GHz的干擾測量需使用峰值、CISPR-AV和RMS-AV加權。

　　在軍事領域，要求干擾接收裝置能夠?qū)ψ畲蟾蓴_信號作出響應。從而需要測量干擾信號的峰值。

　　由于被測設備通過各種耦合方式發出干擾信號，因而，EMC標準中對于測試接收機和被測設備的耦合方式、EUT的環境及其運行作出了相關規定。

EMS測試

　　在電磁敏感度測量方面，采用了相應的信號發生器來代替實際的各種干擾信號源，并且通過適當?shù)鸟詈?去耦合網絡將信號發生器產生的信號施加于被測設備上。

　　為了監測EUT的功能是否正常，需要有合適的監測設備，而目前相關EMC標準中對此還沒有規定。所以多數情況下不得不使用高度屏蔽的攝像機加監視器代替。

EMC測量軟件

　　只有所用測量儀器和測量方法嚴格遵守相關規則和標準才能實現EMC測量的可重復性。對于電腦控制下的EMC測量，可以使用兩種不同的軟件工具。R&SES-SCANEMI測試軟件用來快速、輕松地采集、評估和記錄干擾電壓、功率和場強數據。R&SEMC32軟件平臺包括各種模塊，用于電磁干擾（EMI）和電磁敏感度（EMS）測量。由于該軟件結構靈活，因此能夠極佳的滿足幾乎任何商業或軍用EMC應用的要求。

　　這些工具可以降低用戶設置的工作量，為用戶提供各種方便，包括根據頻率自動考慮耦合/去耦合網絡的轉換因子、自動選擇相關限值、測量結果的圖形或列表顯示、測試報表生成等等。R&SESU、R&SESR、R&SESRP和R&SESL測試接收機提供的自動EMI測試模式可帶來同樣的方便，它們允許不使用外部控制器直接進行全自動測量，非常節省時間，因此可以實現非常緊湊的測試裝置。

EMC測試系統

　　實用可行的EMC測試系統的規劃和實現需要具備豐富的專業知識和經驗，而這正是羅德與施瓦茨公司的專業人員所具備的。其專業技能保證了交鑰匙EMC測試系統，以最快捷的方式獲得正確的EMC測量。

　　這些測試系統總是針對客戶的特定需求進行定制，以便為客戶提供最佳解決方案。我們能夠提供從小系統到具有屏蔽電波暗室的認證測試實驗室所需的所有設備和完整系統架構，覆蓋了商用、汽車、無線和軍標的所有主要標準。
