信號發生器是電磁兼容性測試的主要設備之一。典型的應用是導致標準信號校正和接收鏈接以及EMS連續波和差分信號作為干擾源。EMS測試標準繼續向模擬真實電磁環境的方向演變，現在也考慮了調幅、調頻等信號方式。電磁兼容測試關注功率檢測的精度，這就要求信號發生器在連續波或脈沖、高功率或低功率輸出下輸出精確純凈的射頻信號。IEC61000與CISPR信號源的諧波抑制、輸出功率（特別是在脈沖調制條件下）都有相應的規定。

1.信號源諧波抑制

EMS在檢測過程中，需要信號源輸出較高的功率來促進功率放大器(以下簡稱功率放大器)“功放”)。在高功率輸出條件下，信號源對應的諧波和非諧波功率也較高。信號源諧波、非倍頻程位置諧波雜散（非諧波）等非線性成分對電磁兼容性測試非常不利。EMI接收器選擇掃描檢測原理，接收器接收信號源的諧波會產生干擾；當諧波功率過高時，寬帶功率放大器或?qū)拵Ы邮掌骺赡軙?huì)過飽和。

對此，IEC61000-4-3對信號源諧波抑制有明確規定。標準功放輸出后，信號諧波抑制必須超過15dBc，考慮到功率放大器的非線性效應，信號源的諧波抑制遠好于15dBc[1]。IEC61000-4-3最好在信號源后面添加諧波過濾器，以抑制諧波功率。添加/不添加諧波過濾器的信號源諧波抑制見圖1。然而，為了適應諧波過濾器EMC測試的頻率范圍必然會選擇大量的過濾器來過濾掉不同頻段的諧波，以確保頻帶的純度。同時，應選擇大量的開關，以確保以前不同過濾器的轉換。過濾器和開關會產生額外的插入損耗，隨著頻率的增加，插入損耗會逐漸增加。這將增加綜合成本和檢測的不確定性。

嵌入式諧波過濾器可以解決上述問題，并且可以在所有輸出電平下完成–65dBc（典型值）諧波抑制也能抑制寬帶噪聲。結合高輸出功率、低諧波和極低寬帶噪聲，可有效簡化檢測連接，減少檢測配件總數。

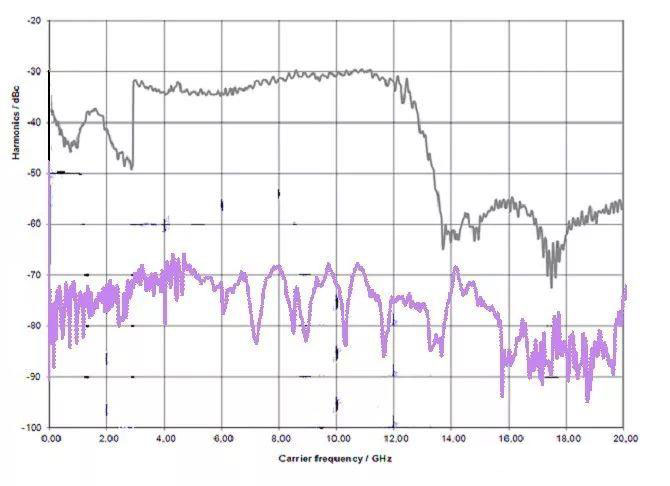

圖1.配置/未配置諧波濾波器的信號源諧波抑制

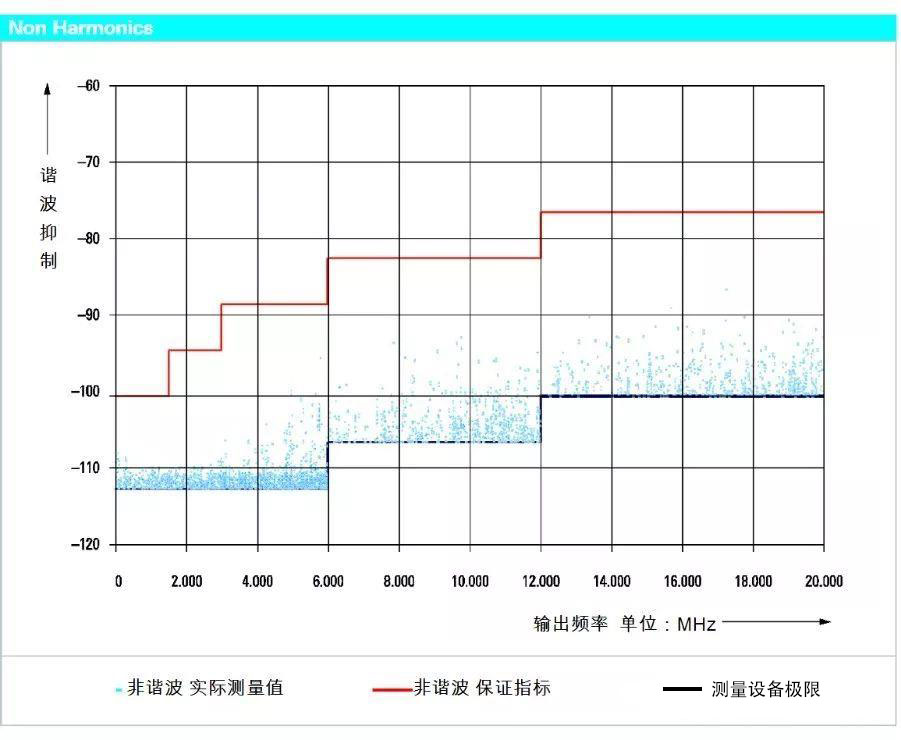

圖2.實際測試SMA100B輸出的非諧波抑制

2.保持精確的輸出電平

EMS脈沖調制信號需要用于測試。嚴格控制。RF脈沖輸出功率尤為重要，CISPR規定信號輸出脈沖調制信號功率偏差不得超過16-1-1±0.5dB[2]。

信號源操縱輸出功率精度的核心技術是自動功率操縱（ALC）。ALC它是一種閉環功率控制電路，將輸出的部分信號連接到信號源中，立即收集和檢測功率。當檢測到功率波動時，立即操作放大器，根據閉環控制完成穩定、準確的功率輸出。電路設計圖見圖3。

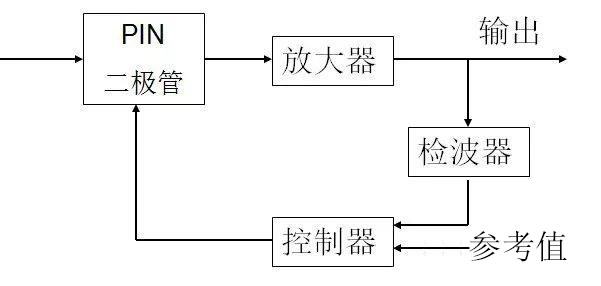

圖3.典型的ALC電路原理圖

ALC處理響應時間至少為信號接收測量時間長度Ty-min。每個周期信號開啟時間很短，傳統信號源定制ALC最小收集時間廣泛超過差分信號打開時間：

因此，傳統的信號源ALC不適用于差分信號。當差分信號發生時，傳統的信號源就會發生ALC一般采用“Sample&Hold”處理方法，既指令信號源首先引起一段時間的連續波信號，ALC取樣記錄其功率誤差值，即“Sample”過程；隨后ALC在所有脈沖輸出期內，信號源正常輸出差分信號，ALC信號源放大器將根據上一步保存的功率誤差值進行恒定的功率調整，即“Hold”過程。放大器輸出連續波后的增益Gcw脈沖輸出Gpulse一般不同，即：

因而ALC的“Sample&Hold”解決偏差巨大，評價信號源輸出差信號的真實功率與設定功率偏差超過1dB，見圖4。

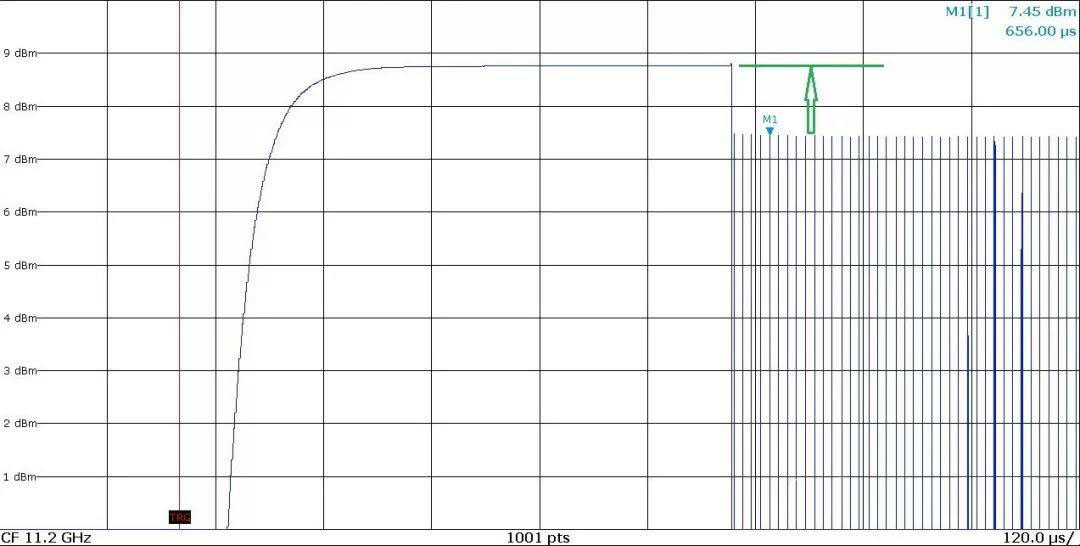

圖4.實測某型號信號源的ALC-“Sample&Hold”模式輸出脈沖功率誤差

為提供精確的脈沖輸出功率，R&SSMA100B重新設計脈沖調制器和脈沖調制器ALC脈沖調制器的升降時間為5ns(典型值)和開關比>80dB?？稍诘椭翑?shù)納秒的時間內給予具有高電平精度和電平精度的量化短脈沖，見圖5。

圖5.SMA100B輸出脈沖信號功率誤差不超過0.3dB

3.更高的功率輸出

EMC測試還規定信號源具有較高的輸出功率。例如，在這里。EMS在檢測過程中，信號源輸出信號應填補遠程傳輸電纜造成的損耗，以充分促進功率放大器。在高頻頻段（如：Ka）電纜損耗會急劇上升，這就要求信號源輸出足夠的功率來促進功率。三級輸出功率選擇適用于關注成本和嚴格規定的應用。高輸出功率選項35dBm可以通過選件密鑰激活，甚至客戶可以當場激話。然而，工廠安裝的高輸出功率選件可以最大限度地提供38dBm（對于6GHz型號)的功率電平。

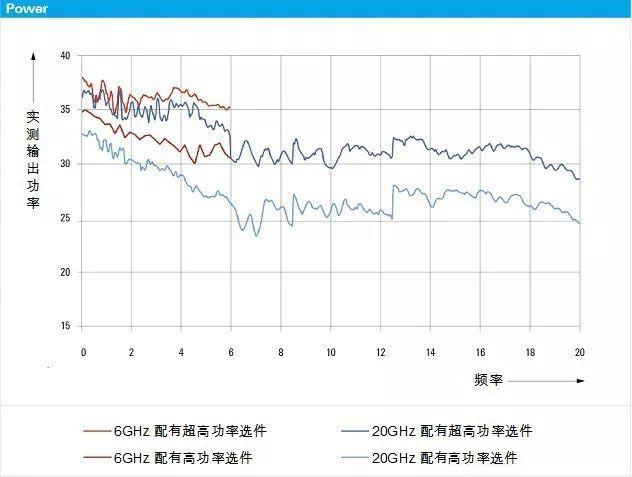

圖6.測量到的R&S SMA100B最大可輸出功率

當信號源具體輸出功率超過27dBm之后，在使用中需要確保安全問題，由于絕大多數接收器，頻譜儀的安全接收功率限制是27dBm或30dbm。

4.提高信號源應用的穩定性

EMC測試包括一系列大測量測試報告，期間反復設置操作測試設備，要求測試設備具有較高的應用穩定性。EMS檢測必須在許多檢測頻點操縱信號源，導致不同功率的信號，并反復轉換信號源的衰減器。GHz信號發生器早在十多年前就開始配備電子固體步進衰減器。電子衰減器在電平轉換過程中沒有硬件無效，其運行壽命遠高于機械衰減器，但高于6GHz機械衰減器也廣泛應用于信號源中。R&SSMA100B現將電子衰減器帶到高頻微波信號發生器行業，在所有頻率范圍內(目前最大20個)GHz）標配電子固體開關，實現非?？焖贌o(wú)效的電平變換。
