概述

　　人體常常攜帶靜電，當評估電子設備遭受直接來自操作者和對鄰近物體的靜電放電時的抵抗性要求，稱為靜電放電測試。

ESD系列靜電放電發生器采用國際領先技術，最佳的人體工學設計和完美的輔助電子電路，能夠滿足IEC 61000-4-2等標準要求，精確的模擬靜電放電脈沖。

16kV和30kV兩款最高放電電壓可選，配合可更換放電網絡，外置AC供電器或電池供電，與標準測試臺組成一套完整的靜電放電測試系統。

產品特點：

◆ 16kV和30kV放電電壓 ◆ 模塊化R/C網絡，滿足不同測試標準要求 ◆ 人性化結構設計，符合人體工學 ◆ HESD 16 / 30：一體機設計，內置電池

◆ 放電頻率最高可達20Hz   ◆ HESD 30A：外置控制器(AC供電)，可靠性更高 ◆ 更換放電槍頭更簡單  ◆ 全兼容，認證級抗擾度試驗儀器和系統

適用標準：

◆ IEC/EN 61000-4-2                                     ◆ IEC 60571

◆ GB/T 17626.2                                             ◆ ANSI C63.16

◆ IEC/EN 61326                                             ◆ IITU-T K20

◆ ISO 10605                                                   ◆ MIL-STD-1512/-1514/-750D/-883

◆ ISO 14304                                                   ◆ RTCA/DO-160

◆ IEC/EN 61000-6-1&-6-2                             ◆ JEDEC22-A114A

◆ IEC 61340-3-1                                             ◆ GR-1089-CORE

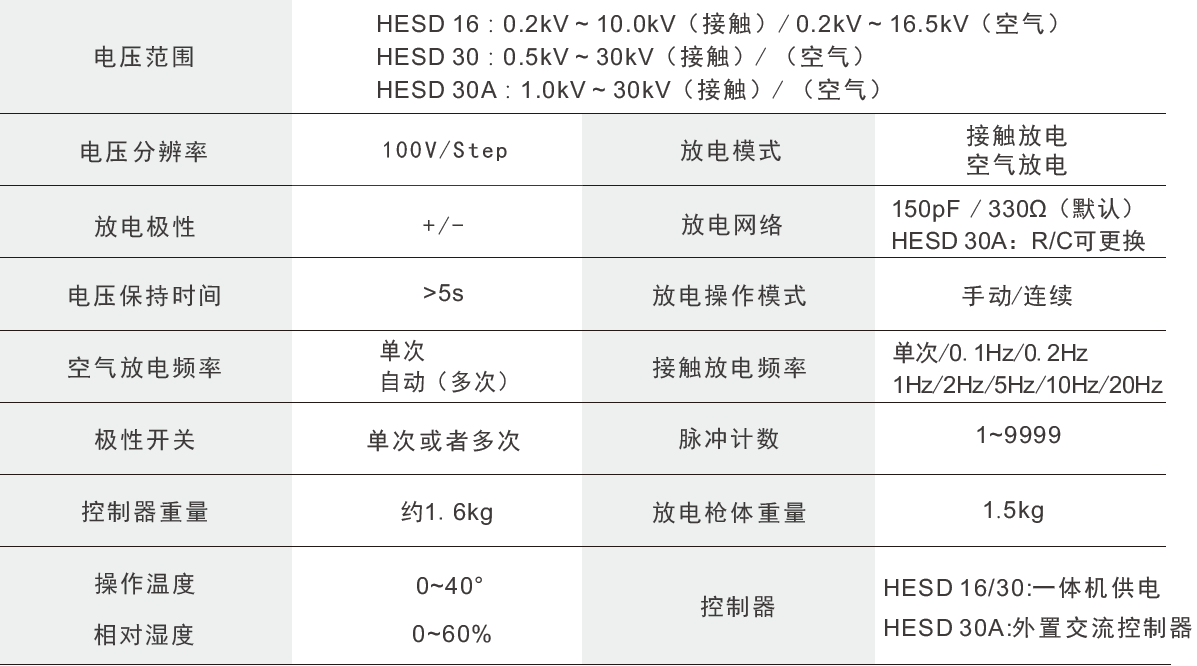

技術規格：

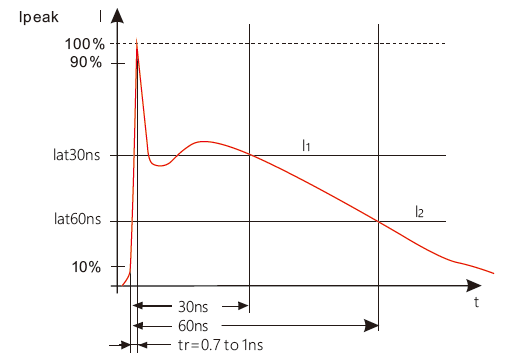

靜電放電典型輸出波形：

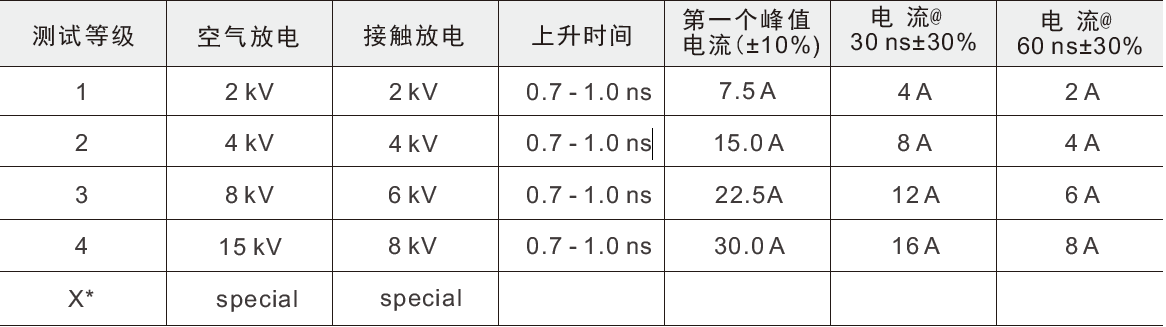

不同測試等級：

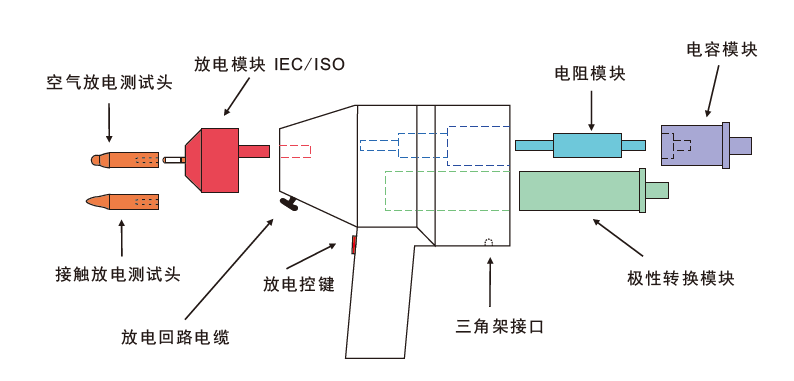

ESD 放電槍構造圖：

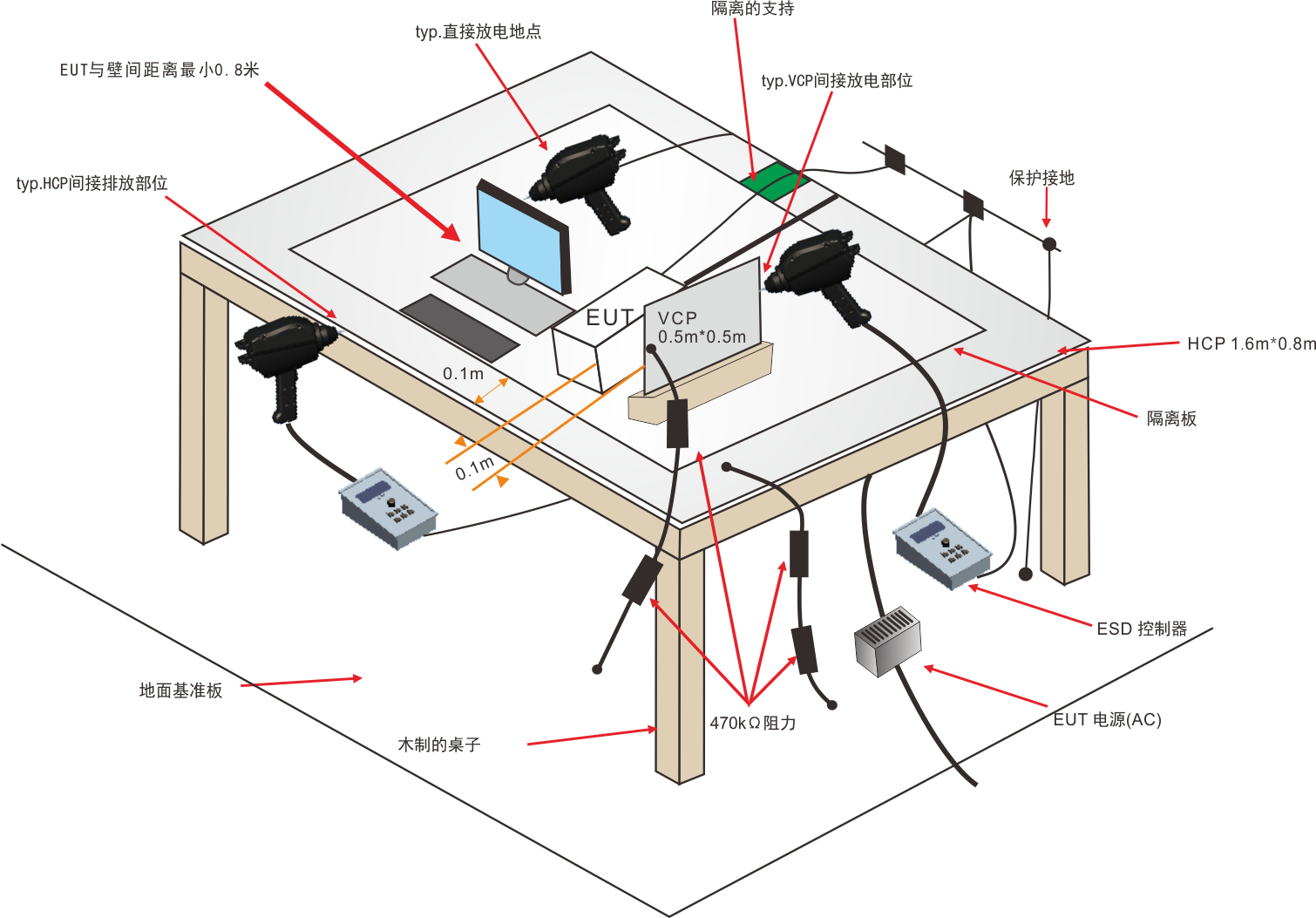

ESD 布置圖：

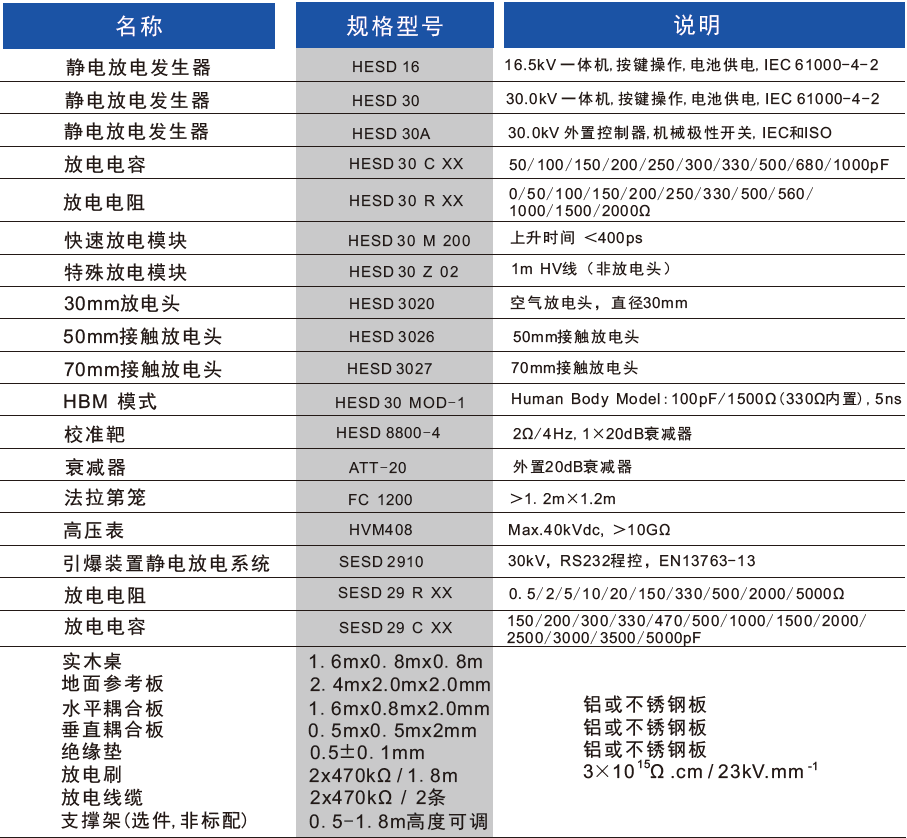

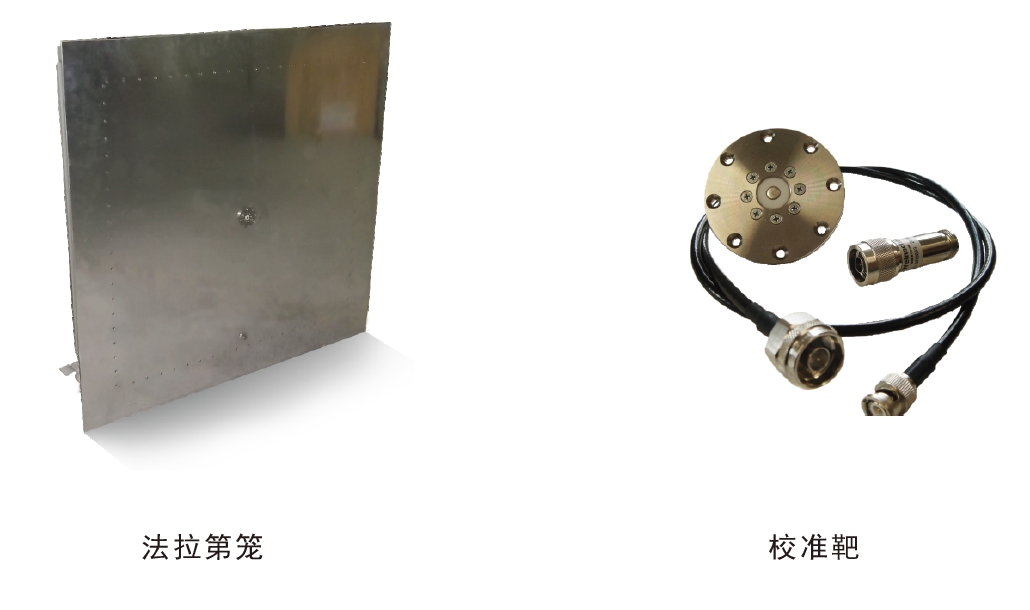

選型及配件：
