在IEC根據61000-4-4的標準，在進行電快速瞬變脈沖群測試時，被測產品應放置在5000-4-4的標準中*50cm，高10cm在木墊上，顧客經常問，這個木墊有什么作用，如果沒有這個木墊，對實驗結果有什么影響？如果沒有這個木墊，你能做實驗嗎？

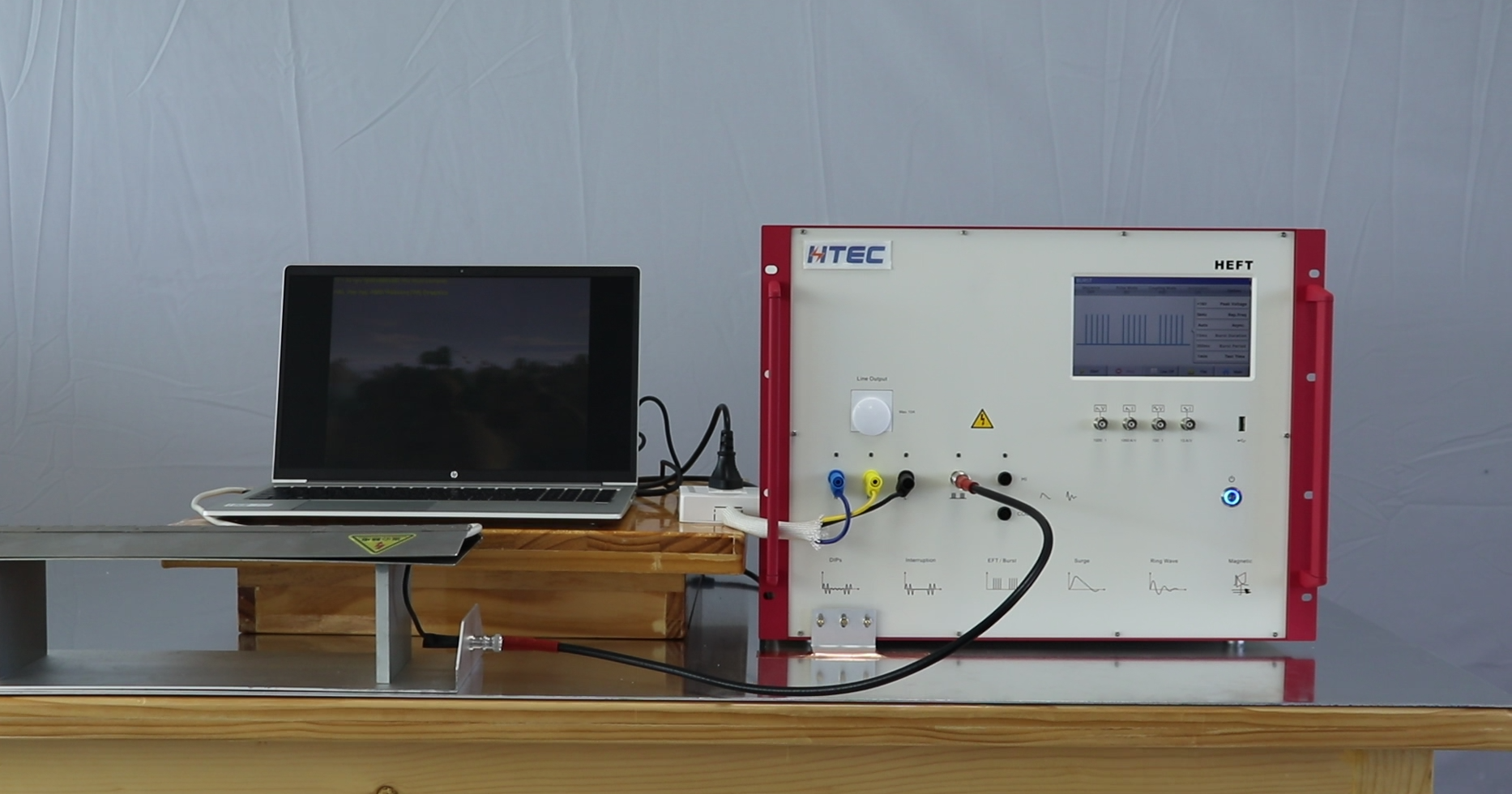

 圖1.電快速瞬變脈沖群測試環境

首先，我們可以肯定地說，沒有這個木墊，我們可以做實驗。這個木墊的作用只是統一測試條件，方便失效后的再現。EUT架在10cm非導體物質上后，EUT地面及其附屬線材的復雜電容基本確定，不會改變。

也可以理解：統一測試布局，防止其他實驗室測試出現不同的測試結果，規定在這么高的平臺上，可以提高一致性。異?；虮容^和分析。

臺式設備、通常安裝在天花板或墻壁上的設備和嵌入式設備應放置在接地參考平面上方（01）+01)m處試驗。大型臺式設備或多系統的試驗可按落地式進行，與臺式設備的試驗布置應保持相同的距離。試驗發生器和耦合/去耦網絡應與參考接地平面重疊。接地參考平面厚度不小于0.25mm金屬板(銅或鋁);也可以使用其他金屬材料，但其厚度至少為0.65mm。接地參考平面的最小尺寸為0.8mx1m。實際尺寸取決于受試設備的尺寸。接地參考平面各側至少應超過01m由于安全原因，接地參考平面應與保護接地連接。

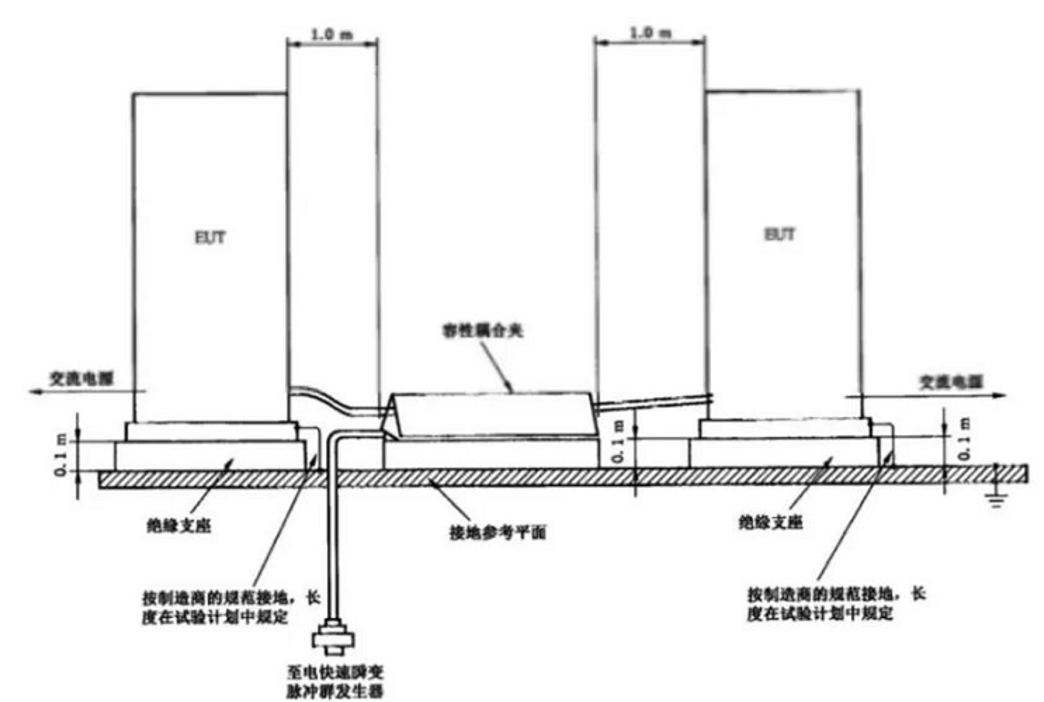

圖2. 由兩件受試設備組成的落地式系統的試驗布置示例

對于不提供電纜的設備，應根據操作/安裝指導最壞情況進行試驗。

注：試驗電纜的長度通常由產品委員會決定

受試設備應按設備安裝規范進行布置和連接，以滿足其功能要求。除接地參考平面外，受試設備與所有其他導電結構（包括發生器、輔助設備和屏蔽室墻壁）之間的最小距離應大于0.5m。有與受試設備相連的電纜應放置在接地參考平面上方0.1m絕緣支撐。不受電快速瞬變脈沖群的電纜布線應盡量遠離受試電纜，以最大限度地減少電纜之間的耦合。
